Аксессуар к умному замку 4,5″ IPS высокой чёткости MOQ от 200 шт.

TD-M45 — дисплей для совместимых умных замков Trudian

Внутренний экран для просмотра изображения и двусторонней видеосвязи с совместимым замком. Команда открытия доступна только во время активного сеанса. Поставка — отдельно или комплектом после проверки совместимости.

Запросить совместимость и КП Telegram Проверить модели

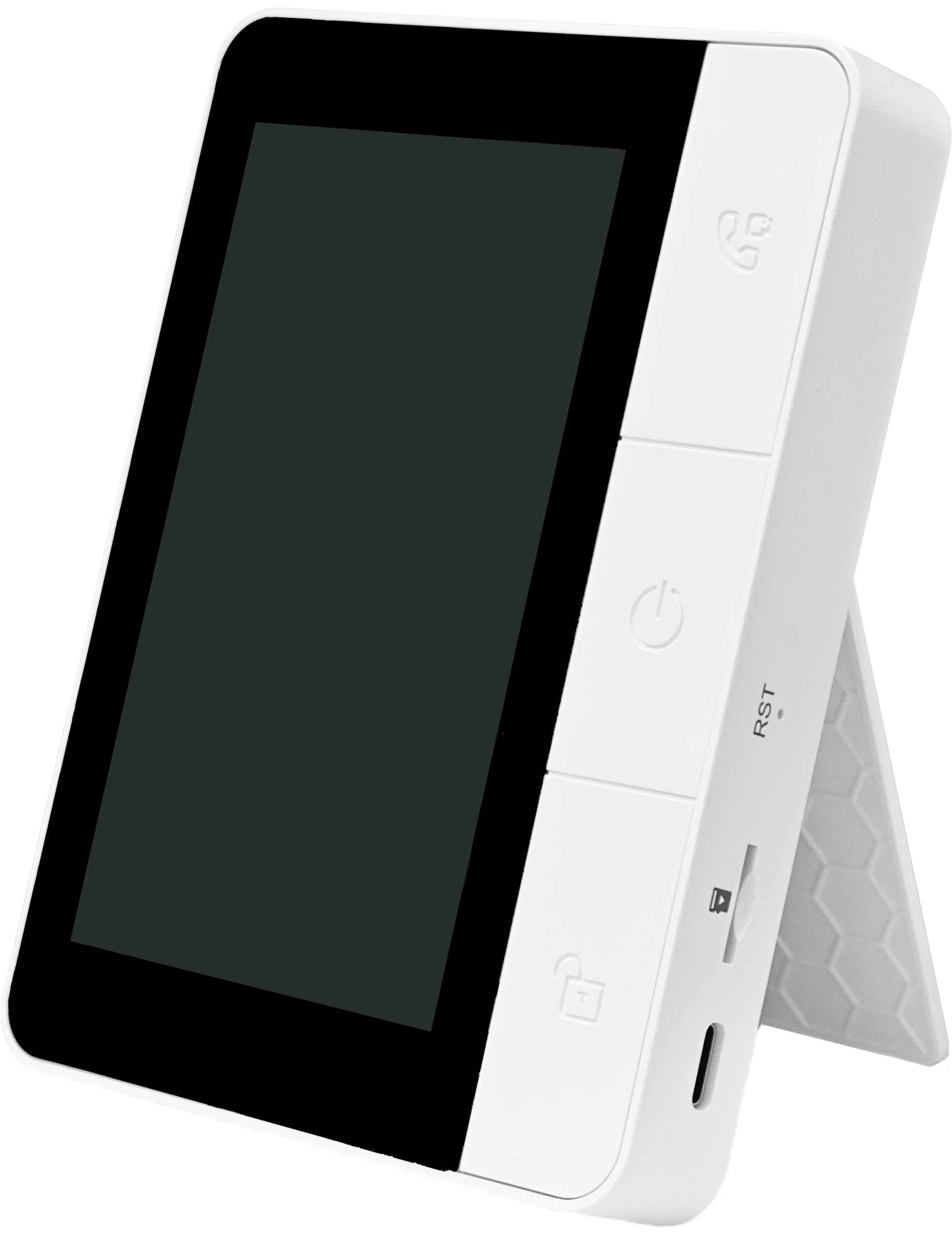

TD-M45 в положении на подставке: боковой профиль, кнопки и опора — Боковой профиль

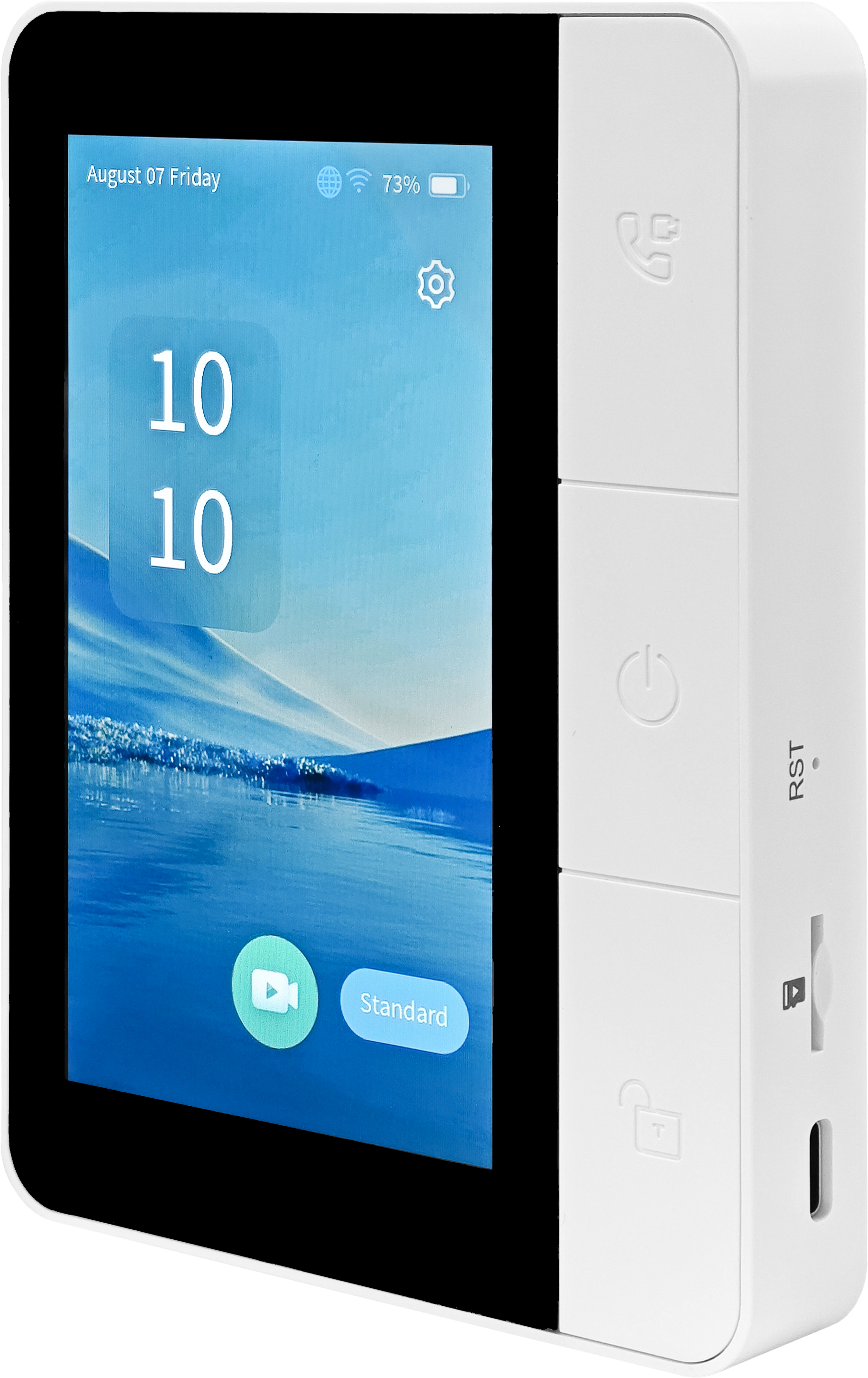

TD-M45 — боковой ракурс корпуса, экрана и боковых интерфейсов — Боковой профиль

Назначение

Дополнительный экран для совместимого замка

TD-M45 передаёт изображение и аудиосвязь с совместимого замка на внутренний экран. До заказа фиксируются модель замка, локальная сеть и формат поставки.

Вариант поставки 01

Отдельный TD-M45

Для дополнения уже выбранной совместимой модели. Перед заказом необходимо сообщить точное обозначение замка.

Вариант поставки 02

Комплект с замком

Дисплей и замок проверяются как единый комплект: модель, версия, сопряжение и состав упаковки.

Ограничение применения: TD-M45 не является универсальным видеодомофоном и не предназначен для всех замков Tuya.

Совместимость

Совместимость по руководству TD-M45

В руководстве указаны три совместимые модели. Другие модели не включаются в поставку без отдельной проверки документации.

Есть в каталоге

TD-H1-B

Совместимый полностью автоматический замок. Функции самого замка подтверждаются по его версии.

Открыть автоматические замки

Указан в руководстве

TD-F39HR

Отдельная публичная страница модели пока не создана. Характеристики запрашиваются по модели.

Указан в руководстве

TD-W2-B

Отдельная публичная страница модели пока не создана. Характеристики запрашиваются по модели.

Требуется проверка

Другие модели

Передайте точное обозначение замка. Совместимость должна быть подтверждена до образца или основной партии.

Подключение

Подключение TD-M45 к совместимому замку

Bluetooth BLE 5.4 используется для сопряжения, Wi-Fi 6 2,4 ГГц — для передачи данных в локальной сети. Для каждого совместимого замка требуется один TD-M45.

Перед образцом: подтвердить точную модель и версию замка.
При настройке: выполнить конфигурацию и сопряжение.
При приёмке: проверить вызов, видео, звук и открытие.

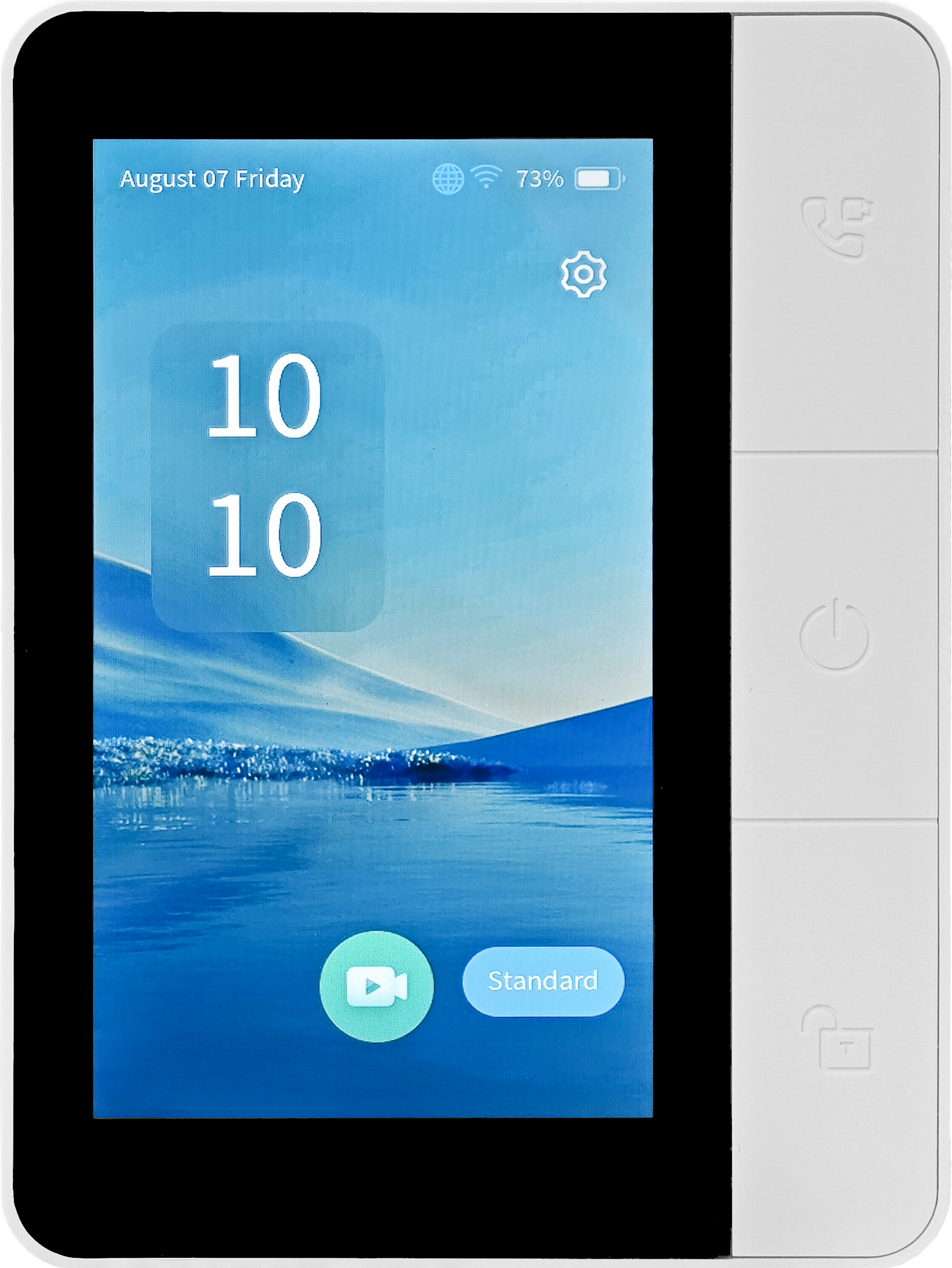

TD-M45 — внутренний дисплей для совместимого умного замка — Схема соединения один к одному: дисплей TD-M45, Bluetooth BLE 5.4 для сопряжения, Wi-Fi 6 в диапазоне 2,4 ГГц для передачи данных и один совместимый умный замок.

TD-H1-B — совместимый умный замок, внешний и внутренний модули — Схема соединения один к одному: дисплей TD-M45, Bluetooth BLE 5.4 для сопряжения, Wi-Fi 6 в диапазоне 2,4 ГГц для передачи данных и один совместимый умный замок.

Важно: один TD-M45 подключается к одному замку. Несколько дисплеев на один замок не предусмотрены.

Технические данные

Подтверждённые данные для спецификации

Экран	4,5″ IPS-дисплей высокой чёткости; разрешение 480 × 854 пикселей
Основные функции	Просмотр в реальном времени, двусторонняя видеосвязь, открытие двери во время сеанса
Размер и масса	127 × 93 × 18 мм; 200 г
Корпус и установка	Белый ABS-пластик, акриловая передняя панель; настольная или настенная установка
Питание	DC 5 В; рабочий ток 280–320 мА
Аккумулятор	2000 мА·ч; ток зарядки 1 А; при заряде ниже 10% мониторинг отключается
Беспроводная связь	Wi-Fi 6 (IEEE 802.11ax), только диапазон 2,4 ГГц; Bluetooth BLE 5.4
Звук	Динамик 8 Ом / 1 Вт; один аналоговый микрофон
Интерфейсы	USB Type-C для зарядки; слот TF используется для обновления прошивки, не для хранения данных
Рабочая температура	−25…+70 °C

Порядок работы

Открытие двери во время активного сеанса

Сначала пользователь открывает просмотр или принимает вызов. Затем, при необходимости, отправляет команду открытия.

01
Открыть просмотр или принять вызов
На дисплее появляется изображение с совместимого замка.
02
Включить микрофон и динамик
В режиме просмотра звук по умолчанию отключён и активируется пользователем.
03
Удерживать кнопку открытия около 3 секунд
Команда открытия доступна только во время просмотра или видеосвязи.

Ниже 10% заряда

TD-M45 показывает предупреждение, прекращает просмотр в реальном времени и переходит в глубокий сон. Для продолжения работы дисплей необходимо зарядить.

Варианты поставки

Поставка TD-M45: отдельно или с замком

В запросе укажите регион, объём, точную модель замка и требуемый формат поставки.

Только дисплей

TD-M45 отдельно

Подходит для дополнения совместимой модели. Перед расчётом проверяем обозначение замка и версию комплекта.

Запросить TD-M45

Комплект

TD-M45 + совместимый замок

Формируем единый запрос на дисплей, замок, сопряжение, документы и упаковку.

Запросить комплект

200стандартный опт

500OEM / White Label

1 000ODM

12 месяцевгарантия на неисправности, не вызванные действиями пользователя

FAQ

Вопросы по TD-M45 перед закупкой

Можно ли использовать TD-M45 без умного замка?

Нет. TD-M45 — аксессуар, который работает только с совместимым умным замком. Это не самостоятельный умный замок и не универсальный видеодомофон.

С какими умными замками совместим TD-M45?

В руководстве TD-M45 указаны модели TD-H1-B, TD-F39HR и TD-W2-B. Совместимость с другими моделями подтверждается отдельно до заказа.

Можно ли подключить несколько дисплеев к одному замку?

Текущая система рассчитана на связь один к одному: один TD-M45 и один совместимый замок в одной локальной сети. Несколько дисплеев у одного замка могут вызвать некорректную обработку дверного вызова.

Для чего используются Wi-Fi и Bluetooth?

Wi-Fi 6 (IEEE 802.11ax) используется для передачи данных только в диапазоне 2,4 ГГц; Bluetooth BLE 5.4 — для сопряжения и настройки соединения.

Как работает открытие двери с TD-M45?

Открытие доступно только во время активного просмотра или видеосвязи. Для команды открытия необходимо удерживать кнопку разблокировки около трёх секунд.

Что происходит при низком заряде аккумулятора?

При заряде ниже 10% TD-M45 показывает предупреждение, отключает просмотр в реальном времени и переходит в глубокий сон. Для возобновления мониторинга и видеосвязи устройство необходимо зарядить.

Можно ли заказать TD-M45 отдельно от замка?

TD-M45 можно запросить отдельно или в комплекте с совместимым замком. Стандартная оптовая партия — от 200 единиц; OEM / White Label — от 500; ODM — от 1 000. Совместимость и состав поставки подтверждаются до заказа.

Запрос для расчёта

Запросите проверку совместимости

Проверим совместимость TD-M45, состав комплекта и документы по партии. Ответим в рабочие дни по МСК.
